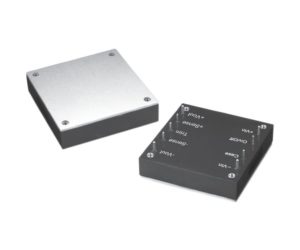

EHB200W

  • 200 Watt
  • Wirkungsgrad bis 89%
  • EN60950
  • Eingangs-Unterspannungs-schutz
  • Übertemperaturschutz
  • Überspannungs-/-stromschutz
  • Ausgang 132-200W isoliert
  • Eingangsbereich 4:1

EHB150

  • 150 Watt
  • Eingangsbereich 2:1
  • Ausgang isoliert
  • Wirkungsgrad bis 85%
  • EN60950, CE
  • 500kHz Schaltfrequenz
  • Dauerkurzschlussschutz
  • Galvanische Trennung 1500VDC min.
  • 5-seitiges Metallgehäuse

EHB100

  • 100 Watt
  • Wirkungsgrad bis 85%
  • 500kHz Schaltfrequenz
  • Dauerkurzschlussschutz EN60950, CE
  • 5-seitiges Metallgehäuse
  • Ausgang 100W isoliert
  • Eingangsbereich 2:1

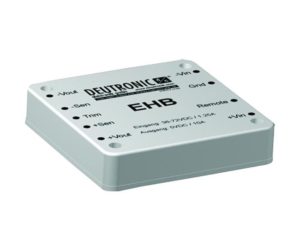

EHB75W

  • 75 Watt
  • Geregelter Ausgang
  • Wirkungsgrad bis 84%
  • 300kHz Schaltfrequenz
  • Galvanische Trennung 1500VDC min.
  • EN60950, CE
  • Dauerkurzschluss­schutz
  • 5-seitiges Metallgehäuse

EHB75

  • 75 Watt
  • Wirkungsgrad bis 85%
  • 300kHz Schaltfrequenz bei Single-Version
  • EN60950, CE
  • 400kHz Schaltfrequenz bei Dual-Version
  • Dauerkurzschlussschutz
  • Galvanische Trennung 1500VDC min.
  • 5-seitiges Metallgehäuse
  • Ausgang 75W isoliert

EHB50W

  • 50 Watt
  • Wirkungsgrad bis 85%
  • EN60950, CE
  • 300kHz Schaltfrequenz
  • Galvanische Trennung 1500VDC min.
  • Ausgang 50W isoliert
  • Eingangsbereich 2:1
  • Dauerkurzschlussschutz

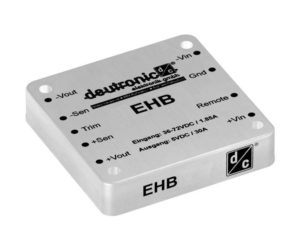

EHB50

  • 50 Watt
  • Wirkungsgrad bis 85%
  • EN60950, CE
  • 300kHz Schaltfrequenz
  • Galvanische Trennung 1500VDC min.
  • Ausgang 50W isoliert
  • Eingangsbereich 2:1
  • Dauerkurzschlussschutz

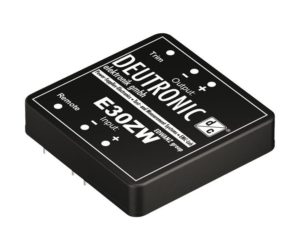

E30ZW

  • 30 Watt
  • Wirkungsgrad < 85%
  • Dauerkurzschlussfest
  • Galvanische Trennung
    500VDC min.
  • Allseitige Schirmung
  • PI-Eingangsfilter
  • Weitbereichseingang 2:1
  • Dual/Tripel Version: Mindestlast ca. 10%

E30EU

  • 30 Watt
  • PI-Eingangsfilter
  • Galvanische Trennung
    500VDC min.
  • Fernabschaltung
  • Dauerkurzschlussfest
  • Ausgangsspannung einstellbar ±10%
  • Weitbereichseingang 4:1
  • Dual/Tripel: Mindestlast
    ca. 10%

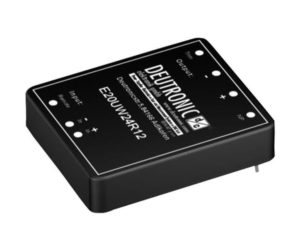

E20UW

  • 20 Watt
  • Geregelt
  • EN55011 Klasse A
  • Dauerkurzschlussfest
  • Galvanische Trennung 1500VDC min.
  • Ausgang ±10% einstellbar
  • Dual Version: Mindestlast
    ca. 10%
  • Weitbereichseingang 4:1

E15ZW

  • 15 Watt
  • Weitbereichseingang 2:1
  • PI-Eingangsfilter
  • Dauerkurzschlussfest
  • Galvanische Trennung
    500VDC min.
  • Funkentstört nach EN55011-A
  • Dual Version
  • Keine Mindestlast erforderlich

E15UW

  • 15 Watt
  • Wirkungsgrad < 82%
  • Dauerkurzschlussfest
  • Galvanische Trennung
    500VDC min.
  • Allseitige Schirmung
  • PI-Eingangsfilter
  • Weitbereichseingang 4.1
  • Dual/Tripel Version: Mindestlast ca. 10%

E15W

  • 15 Watt
  • PI-Eingangsfilter
  • Wirkungsgrad bis 82%
  • Arbeitstemperatur
    -25°C ~ +71°C
  • Galvanische Trennung
    500VDC min.
  • Dual Version: Mindestlast
    ca. 10%
  • 2×2 Zoll Gehäuse
  • Weitbereichseingang 2:1

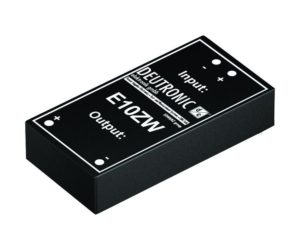

E10ZW

  • 10 Watt
  • Dauerkurzschlussfest
  • Galvanische Trennung
    500VDC min.
  • Funkentstört nach EN55011-A
  • Dual Version: Mindestlast
    ca. 10%
  • Weitbereichseingang 2:1
  • PI-Eingangsfilter

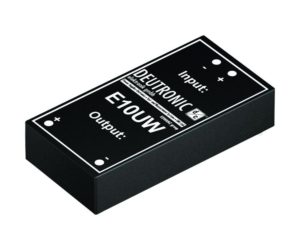

E10UW

  • 10 Watt
  • Dauerkurzschlussfest
  • Galvanische Trennung
    500VDC min.
  • Funkentstört nach EN55011 Klasse A
  • Dual Version: Mindestlast
    ca. 10%
  • Weitbereichseingang 4:1
  • PI-Eingangsfilter

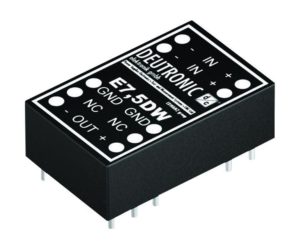

E7,5DW

  • 7,50 Watt
  • PI-Eingangsfilter
  • Wirkungsgrad bis 83%
  • Galvanische Trennung 1500VDC min.
  • Kurzschlussfest
  • DIL24 Gehäuse
  • Weitbereichseingang 2:1
  • Dual Version: Mindestlast
    ca. 10%

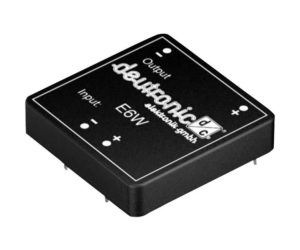

E6W

  • 6 Watt
  • 2×2 Zoll Gehäuse
  • PI-Eingangsfilter
  • Wirkungsgrad bis 82%
  • Arbeitstemperatur -25 ~ +71°C
  • Galvanische Trennung
    500VDC min.
  • Optional: Für Schaltschrank­einbau zum Anschrauben oder Aufschnappen auf TS35-Schiene nach N60715 mit Montage­zubehör
  • Option M: Metallgehäuse

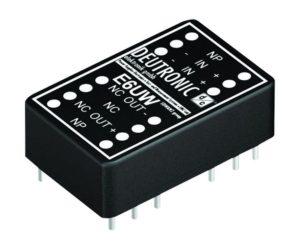

E6UW

  • 6 Watt
  • Galvanische Trennung 1500VDC min.
  • Kurzschlussfest
  • Dual Version: Mindestlast
    ca. 10%
  • Option H 3kV
  • Weitbereichseingang 4:1
  • 24-poliges DIL-Raster

E6DW

  • 6 Watt
  • 24-poliges DIL-Raster
  • Galvanische Trennung
    500VDC min.
  • Kurzschlussfest
  • Dual Version: Mindestlast ca.10%
  • Weitbereichseingang 2:1
  • PI-Eingangsfilter
  • Wirkungsgrad bis 82%

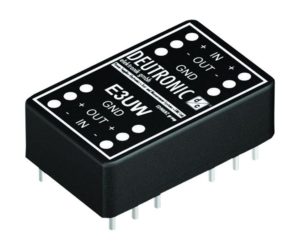

E3UW

  • 3 Watt
  • Galvanische Trennung
    500VDC min.
  • Kurzschlussfest
  • Dual Version: Mindestlast
    ca. 10%
  • Option H: 3kV
  • Weitbereichseingang 4:1
  • 24-poliges DIL-Raster

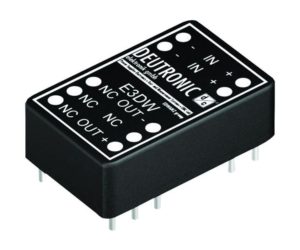

E3DW

  • 3 Watt
  • Wirkungsgrad bis 80%
  • 24-poliges DIL-Raster
  • Galvanische Trennung
    500VDC min.
  • Kurzschlussfest
  • Option H: 3kV
  • PI-Eingangsfilter
  • Weitbereichseingang 2:1

E1,5C

  • 1,50 Watt
  • Wirkungsgrad 50%
  • Arbeitstemperatur bis +71°C
  • Galvanische Trennung
    500VDC min.
  • Option H: 3kV
  • Optional: Bestellangaben für SMD =Artikel oder Artikelnr./SMD
  • PI-Eingangsfilter
  • 24-pol. DIL-Raster

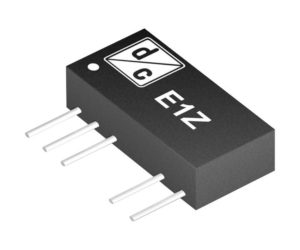

E1Z geregelt

  • 1 Watt
  • Galvanische Trennung von 1000VDC min.
  • Dauerhaft Kurzschlussfest
  • UL94-0 Gehäuse Material
  • Geringe Restwelligkeit
  • Weitbereichseingang 2:1
  • 7 PIN SIL-Gehäuse

E1Z ungeregelt

  • 1 Watt
  • Galvanische Trennung von 1000VDC min., Option H: 3kV
  • Arbeitstemperatur bis +70°C Option/1: -25°C bis +85°C
  • Option/2: -45°C bis +85°C
  • 7 Pin SIL-Gehäuse
  • UL 94V – O Package Material
  • Wirkungsgrad <75% (Option H: 70%) typ.

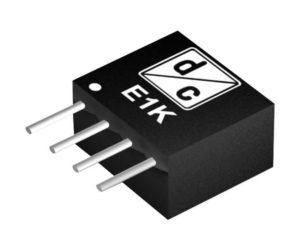

E1K

  • 1 Watt
  • Galvanische Trennung 1000VDC min.
  • Arbeitstemperatur bis +70°C
  • Option/1: -25°C bis +85°C
  • Option/2: -45°C bis +85°C
  • Hoher Wirkungsgrad
  • 4 Pin SIL-Gehäuse
  • UL 94V-0 Package Material

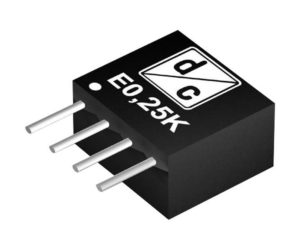

E0,25K

  • 0,25 Watt
  • Arbeitstemperatur bis +70° C
  • Option/1: -25°C bis +85°C
  • Option/2: -45°C bis +85°C
  • Isolation 1000 VDC
  • Hoher Wirkungsgrad
  • 4 Pin SIL Gehäuse
  • UL94V-0 Package Material
